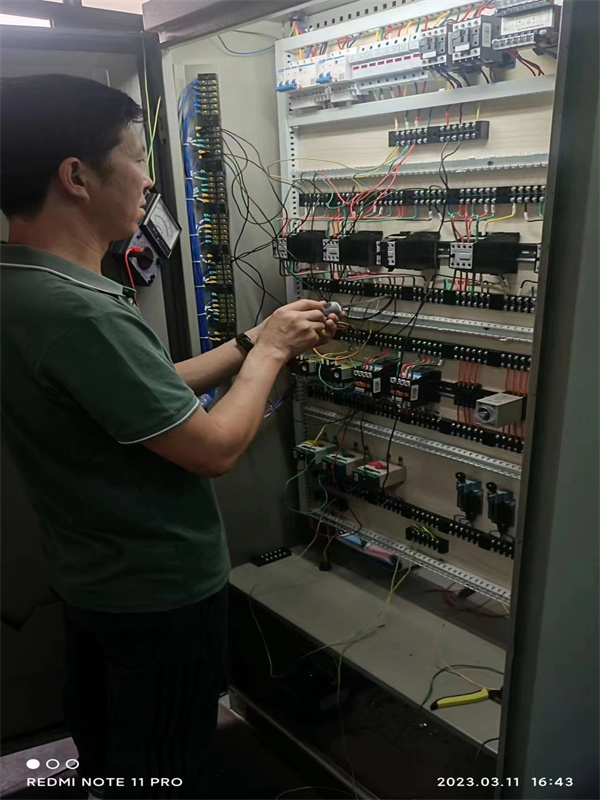

互锁环节：具有禁止功能在线路中起安全保护作用。

1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。

2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接

触器KM1线圈回路串联。按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。这样当按下26 SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，如果

同时按下SB2和SB3则两只接触器线圈都不能通电。这样就起到了互锁的作用。

电动机正向（或反向）启动运转后，不必先按停止按钮使电动机停止，可以直接按反向（或正向）启动按钮，使

电动机变为反方向运行。

根据给定的电动机容量选用各种电器、说明各元件的作用并根据给定的电动机容量选用各种电器。

开关(QS或QF)的额定电流：

(1)刀开关起接通和断开电源的作用，可按3倍的电动机额定电流选择。

(2)空气开关分合电源并有短路保护的作用，可按等于或略大于电动机额定电流选择。
