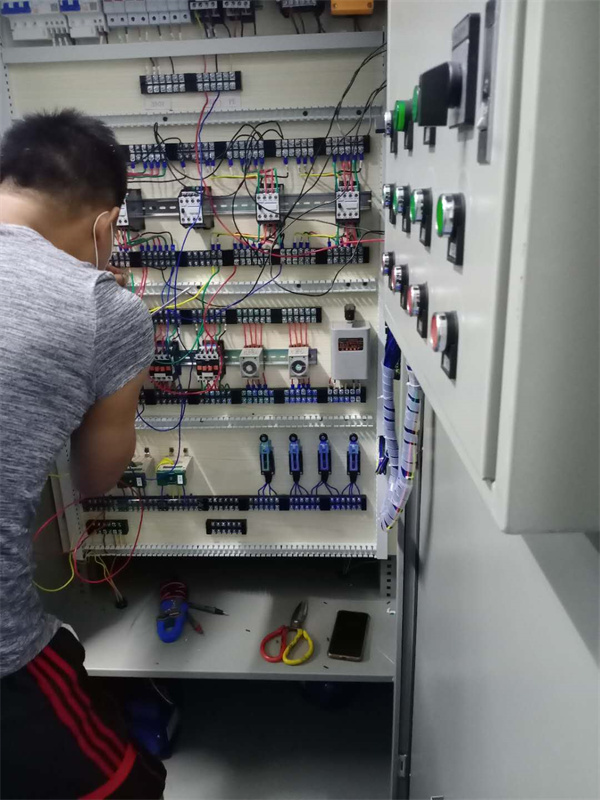

接线原理图和各主要元件的作用

主要元件及作用：

(1)具有两组抽头的自耦变压器。供启动阶段降压用。

(2)欠压脱扣器。当失压或欠压时，使自耦减压启动器退出运行(防再次来电时形成全压启动)。

(3)热继电器。对电动机作过载保护用。

(4)一组触头。作启动与运行的转换用。

(5)油箱及绝缘油。使触头浸入绝缘油作为灭弧和绝缘用。

(6)接线端子。作为电源及电动机的接线用。

自耦降压起动器的特点：

1、是用于任何接法的三相异步电动机。

2、在80％的抽头位置时，可重载启动。

3、起动力矩在65％抽头时为原起动力矩的36％，在80％抽头时为原起动力矩的64％。

采用降压起动有关规定：

(1)由公用低压网络供电时，容量在l0kW及以上者，应采用降压启动。

(2)由小区配电室供电者，容量在14kW及以上的，应采用降压启动。

(3)由专用变压器供电者，电压损失值超过下列数值的，应采用降压启动：

1)经常启动的电动机——10％。

2)不经常启动的电动机——15％。

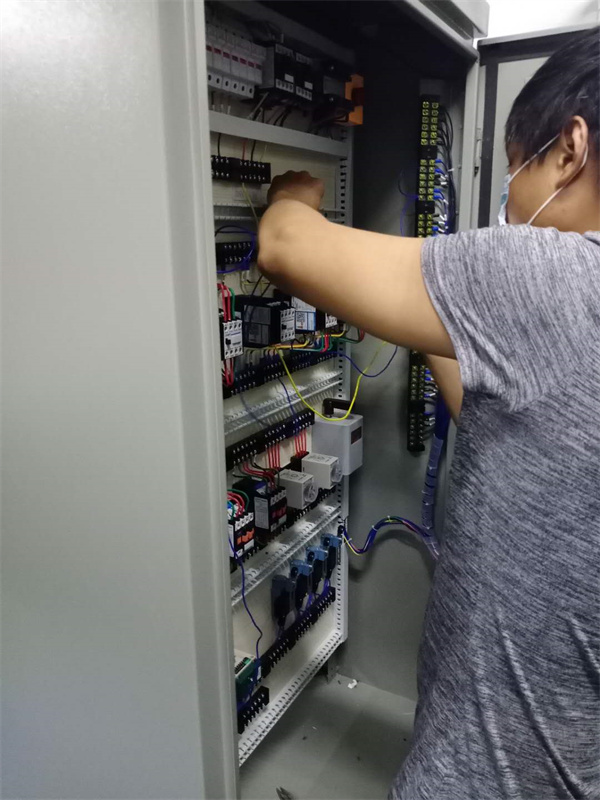

低压电器的分类

　　低压电器是指工作在交流电压 1200V 、直流电压 1500V 以下的各种电器。生产机械上大多用低压电器。低压电器种类繁多，按其结构、用途及所控制对象的不同，可以有不同的分类方式。

1 ．按用途和控制对象不同，可将低压电器分为配电电器和控制电器。

　　用于电能的输送和分配的电器称为低压配电电器，这类电器包括刀开关、转换开关、空气断路器和熔断器等。用于各种控制电路和控制系统的电器称为控制电器，这类电器包括接触器、起动器和各种控制继电器等。

2 ．按操作方式不同，可将低压电器分为自动电器和手动电器。

　  通过电器本身参数变化或外来信号（如电、磁、光、热等）自动完成接通、分断、起动、反向和停止等动作的电器称为自动电器。常用的自动电器有接触器、继电器等。

　　通过人力直接操作来完成接通、分断、起动、反向和停止等动作的电器称为手动电器。常用的手动电器有刀开关、转换开关和主令电器等。

3 ．按工作原理可分为电磁式电器和非电量控制电器

电磁式电器是依据电磁感应原理来工作的电器，如接触器、各类电磁式继电器等。非电量控制电器的工作是靠外力或某种非电量的变化而动作的电器，如行程开关、速度继电器等。
