惠州志诚培训网

二保焊焊接的电流、电压的讲解

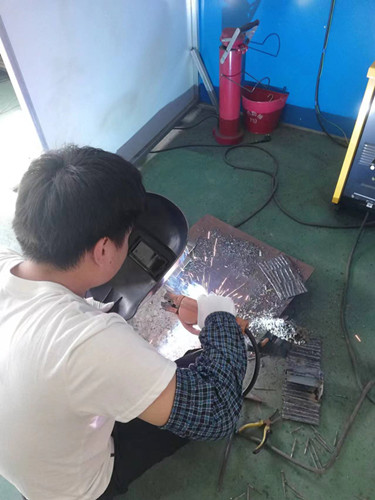

焊接电流应根据母材厚度、接头形式以及焊丝直径等，正确选择焊接电流。短路过渡时，在保证焊透的前提下，尽量选择小电流，因为当电流太大时，易造成溶池翻滚，不仅飞溅大，成型也非常差。

焊接电压必须与电流形成良好的配合。焊接电压过高或过低都会造成飞溅，焊接电压应伴随焊接电流增大而提高，应伴随焊接电流减小而降低，最佳焊接电压一般在1-2V之间，所以

焊接电压应细心调试。

电流过大：弧长短、飞溅大，有顶手感觉，余高过大，两边熔合不好。

电压过高：弧长长、飞溅稍大，电流不稳，余高过小，焊逢宽，引弧易烧导电嘴。

二保焊的收弧方法

（1）保持干伸长不变。

（2）在熔池边缘处收弧。

起弧与收弧工艺，虽然说CO2的起弧与收弧工艺简单，但若达到一定的质量要求，掌握规范的操作工艺是很必要的。

起弧工艺：起弧之前在焊丝端头与母材之间保持一定距离的情况下，按下焊枪开关。在起弧时，保持干伸长度稳定。起弧处由于工件温度较低，又无法象手工焊那样拉长电弧预热，所以应采用倒退引弧法，使焊道充分熔和。

收弧工艺：CO2焊收弧时，应保持干伸长度不变，并把燃烧点拉到熔池边缘处停弧，焊机自完成回烧、消球、延时气保护的收弧过程。

二保焊焊接回路电感，电感主要作用：

a 调节短路电流增长速度di/dt, di/dt过小发生大颗粒飞溅至焊丝大段爆断而使电弧熄灭，di/dt 过大则产生大量小颗粒金属飞溅。

b 调节电弧燃烧时间控制母材熔深。

c 焊接速度。焊接速度过快会引起焊缝两侧吹边，焊接速度过慢容易发生烧穿和焊缝组织粗大等缺陷。

d 气体流量大小取决于接头型式板厚、焊接规范及作业条件等因素。通常细丝焊接时气流量为5-15 L/min，粗丝焊接时为20-25 L/min。

e 焊丝伸长度。合适的焊丝伸出长度应为焊丝直径的10-20倍。焊接过程中，尽量保持在10-20㎜范围内，伸出长度增加则焊接电流下降，母材熔深减小，反之则电流增大熔深增加。电阻率越大的焊丝这种影响越明显。

f 电源极性。CO2电弧焊一般采用直流反极性时飞溅小，电弧稳定母材熔深大、成型好，而且焊缝金属含氢量低。

保护气体种类不同其焊接方法的区别是什么

（1） 利用CO2气体为保护气的焊接方法为CO2电弧焊。在供气中要加装预热器。因为液态CO2在不断气化时吸收大量热能，经减压器减压后气体体积膨胀也会使气体温度下降，为了防止CO2气体中水分在钢瓶出口及减压阀中结冰而堵塞气路，所以在钢瓶出口及减压之间将CO2气体经预热器进行加热。

（2） CO2＋Ar气作为保护气的焊接方法MAG焊接法，称为物性气体保护。此种焊接方法适用于不锈钢焊接。

（3） Ar作为气体保护焊的MIG焊接方法，此种焊接方法适用于铝及铝合金焊接。
