电压互感器的安装

（1）电压互感器的固定

电压互感器一般直接安装固定在混凝土墩上或其他金属构件上。如在混凝土墩上安装固定，需等混凝土达到一定强度后方可进行。一般采用膨胀螺栓或机螺栓固定，并在期间垫上平垫圈和弹簧垫圈。

（2）电压互感器的接线

在接线时应注意以下几点：

①引入接线。连接到互感器套管上的母线或引线，不应使套管受到拉力，以免损坏套管。

②接地连接。电压互感器外壳及分级绝缘互感器的一次线圈的接地引出端子必须妥善接地。

③熔断器。电压互感器低压侧要装设熔断器，熔体电流一般以2A为宜。

④交流耐压试验。电压互感器与新装变压器一样，交接运行前必须经过交流耐压试验。

⑤绝缘电阻。安装后应测量线圈的绝缘电阻（一次线圈对外壳的绝缘电阻用2500V兆欧表测量，二次线圈对一次线圈及外壳的绝缘电阻用1000V兆欧表测量）。

⑥二次侧不允许短路。电压互感器在运行中，二次侧不允许短路。

电流互感器的安装

（1）电流互感器的固定

电流互感器一般在金属构件上（如母线架上等）、母线穿越墙壁处或楼板处安装固定。安装固定时应注意以下几点：

①安装孔洞。电流互感器安装在墙孔或楼板中心时（一般为穿墙式电流互感器，安装方法与穿墙套管相似），其周边应有2～3mm的间歇，然后塞入油纸板，以便于拆卸维护和避免外壳生锈。

②安装中心线。每相的电流互感器，其中心应安装在同一个平面上，并与支持绝缘子等设备在同一个中心线上，个互感器的安装间距应一致。

③零序电流互感器。安装零序电流互感器时，与导磁体或其他无关的带电导体的距离不应太近，互感器构架或其他导磁体不应与铁心直接接触，或不应构成分磁回路。

（2）电流互感器的接线

电流互感器在实际接线时，应符合下列要求：

①母线引接。接至电流互感器端子的母线，不应使电流互感器受到任何拉力。

②接地连接。套管式电流互感器的法兰盘及铁心引出的接地端子，一般采用裸铜线用螺栓进行接地连接。

③绝缘电阻。当电流互感器二次线圈的绝缘电阻低于10～20MΩ时，必须进行干燥处理，使其绝缘恢复。

④二次侧不允许开路。电流互感器在运行时，二次侧不允许开路。

二次接线的敷设方式有分哪几种？

二次接线的敷设方式应根据控制盘、继电保护盘、互感器、及配电间隔的具体结构和周围的环境等条件决定。

（1）在混凝土或砖结构上的敷设方式

这种敷设方式通常将导线敷设在金属线夹或绝缘线夹上，导线与结构表面的间距约10mm。

金属线夹一般用1mm厚的铁皮做成，绝缘线夹可用胶木或塑料板做成。线夹高度与长度应根据导线的线径、根数、排列层数及实际情况而定。在金属线夹内的导线束，要用绝缘带（如黄腊带、塑料带等）将其包扎。包扎层数一般为2～3层，两端应各伸出2mm。

（2）直接在混凝土或金属表面上的敷设方式

导线直接在混凝土或金属表面上敷设时，可将导线直接用线卡固定，线卡（材料可用铁皮或塑料板）可按图示尺寸加工，线卡下导线束固定的处理与上述方法相同。

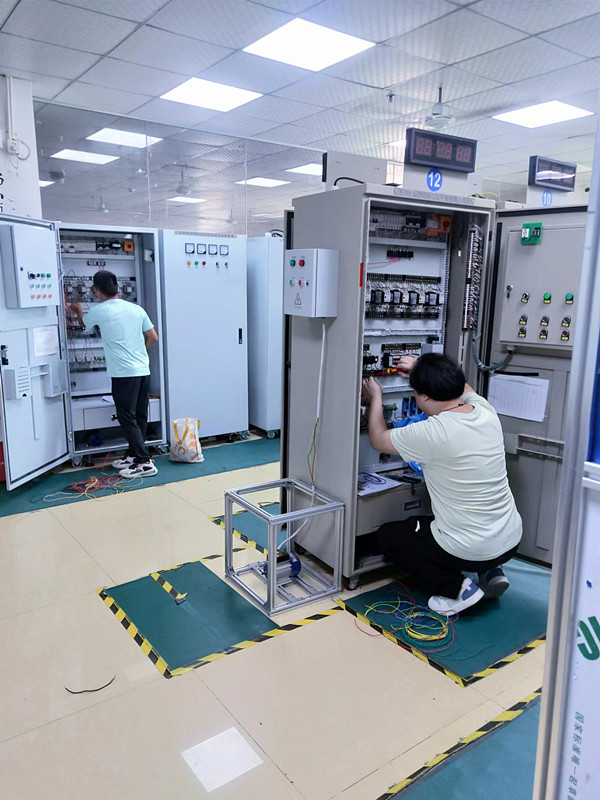

（3）在配电柜内的敷设方式

到导线在配电柜内敷设时，一般可采用带扣抱箍绑扎导线，不另设支承点。带扣抱箍可用厚0.2mm、宽8～10 mm的镀锌铁皮制作。如绑扎导线根数较少，一般可采用铝线卡作为导线的抱箍。目前也常采用专用的塑料卷带缠绕二次导线，这是一种比较实用的方法，具有简便、整齐、美观等优点。此外还应注意：在配电柜内敷设的二次导线不允许有接头。

（4）在线槽内的敷设方式

为简化敷设工作，目前已广泛采用将二次导线敷设在预先制成的线槽内，线槽由钢板或塑料制作。敷设时，先将线槽固定在配电柜上，然后将导线放在线槽内，并用布带或线绳将其绑扎成束，接至接线端子板的导线由线槽旁边的孔眼中引出。
